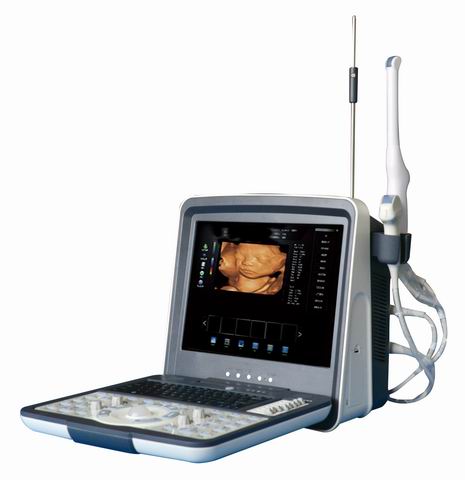

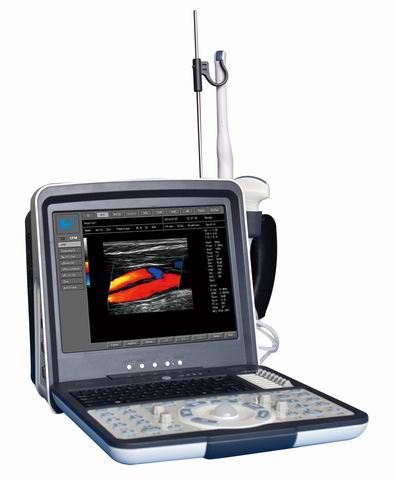

一、設備名稱：全數字彩色多普勒超聲診斷系統
二、設備用途：腹部、婦產科、心臟、小器官、淺表血管、肌骨及眼科、麻醉科、泌尿外科、神經外科等�？圃\室的臨床診斷需求。
三、特點
1. 全球領先的超聲平臺及架構
采用最新一代帶“數字解調器”的超聲前端芯片和8核DSP處理器，提供強大的運算能力且集成度更高、功耗更小、并可無縫升級支持彈性成像。
2. 全數字發射與接收的波束合成器
可編程發射脈沖波技術、掃描線并行接收技術、發射/接收動態變跡技術、運動補償?shù)膸嚓P(guān)技術
3. 脈沖反向諧波成像技術（PIHI）
支持相位翻轉方式、濾波方式
4. 自適應聲速優化
自動優化掃描聲速，對不同的人體組織使用不同的聲速進行波束合成，提高圖像品質。
5. 平行四邊形成像：支持線陣，最大偏轉角度為20°
6. 自適應斑點噪聲抑制，5檔可調，有效去除了超聲圖像中的斑點噪聲，獲得更加清晰細膩的二維圖像，支持探頭：線陣、凸陣、腔內，相控陣。
7. 自由臂3D+4D成像技術
用于胎兒檢查，可大幅度提高畸形胎兒的超聲檢出率。

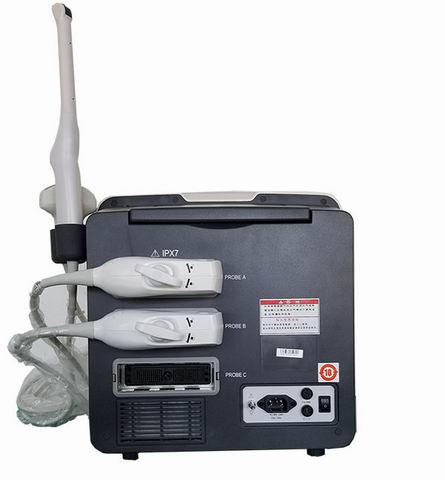

8.四探頭接口，自由切換，支持熱拔插
9. 寬景成像（WFOV）
支持線陣、凸陣探頭、支持測量、可縮放顯示。
10.空間復合成像
支持線陣、凸陣、腔內探頭，3級可調。
四、技術參數及要求：
1. 系統通用參數
1.1 成像模式
彩色多普勒成像模式（B+C）、脈沖波多普勒成像模式（B+D）、連續波多普勒成像模式（CW）、B/C/D三同步實時成像、能量多普勒成像（PDI）、方向性能量多普勒(DPDI)、M模式成像、組織多普勒成像(TDI)
1.2 輸入／輸出接口：USB2.0、DICOM3.0、Video、S-Video、RS-232
1.3 測量
支持腹部、產科、婦科、心臟、泌尿系統、小器官、淺表、血管，兒科的等先進的測量軟件包，報告軟件包，病例管理軟件包等。
自動查找并計算ROI取樣框內的血管內膜厚度，輸出最大值，最小值，平均值，標準差。
用戶選定頻譜周期，自動計算周期內的頻譜包絡，并輸出對應的一系列對應測量結果。
1.4 注釋:體標和字符注釋
1.5 DICOM3.0：支持DICOM格式圖片的存儲，傳輸，工作列表等。
1.6 電影回放：電影回放圖象幀數≥800幀，有單幀步進回放功能，手動/自動回放，可在回放時采集單幅圖像。
1.7 圖象檔案管理
a、報告：支持病例管理、圖文一體化工作站，報告編輯、預覽、打印。
b、存儲硬盤≥320G，支持一鍵快速調出病歷資料，支持光盤刻錄／擦寫、U盤數據備份。
2．B模式參數
2.1 聲束形成器：全數字發射與接收的波束合成器
2.2 接收聲束聚焦：連續動態
2.3 TGC：≥8段
2.4 組織諧波：可調，2D模式下默認脈沖反相諧波
2.5 放大功能：連續可調。
2.6 掃描深度：連續可調
2.7 掃描角度/寬度：連續可調
2.8 二維灰階成像： 256灰階；
2.9 掃描線數：≥256條；
2.10 梯形成像：支持
3. M模式參數
3.1 聲功率：9級可調
3.2 可調增益：0 ~ 100%
3.3 發射頻率：4級可調
3.4 邊緣增強：5級可調
3.5 幀相關：5級可調
3.6 偽彩：缺省6色可選
3.7 M采樣線角度可調
3.8 M采樣線長度可調
3.9 掃描速度：5級可調
3.10 M圖像顯示方式：上/下、左/右、全屏
4．B+C模式參數
4.1 聲功率：5級可調
4.2 可調增益：0 ~ 100%
4.3 血流顯示：速度，方差
4.4 發射頻率：2級可調
4.5 脈沖重復頻率（PRF）： 200 Hz ~ 17,500 Hz
4.6 壁濾波：6級可調
4.7 血流優先：9級可調
4.8 采樣包數：6級可調
4.9 軸向采樣（提高血流敏感度）：9級可調
4.10 空間平滑（降低血流噪聲）：4級可調
4.11 幀相關：7級可調
4.12 色譜：缺省8色可選
4.13 閃爍抑制（抑制組織運動偽像）：開/關
4.14 B抑制（提高血流敏感度）：8級可調
4.15 速度抑制（提高血流敏感度）：9級可調
5． B+D模式參數
5.1 聲功率：4級可調
5.2 可調增益：0 ~ 100%
5.3 動態壓縮：5級可調
5.4 發射頻率：2級可調
5.5 壁濾波：9級可調
5.6 PRF：400 Hz ~ 27,000 Hz
5.7 掃描速度：6級可調
5.8 取樣門大�。�0.5毫米 ~ 30毫米
5.9 血流矯正角度：-72°~+72°
5.10 灰階色譜：缺省14色可選
5.11 偽彩：缺省6色可選
5.12 頻譜平滑（減少顯示噪聲）：4級可調
5.13 圖像顯示：上/下、左/右
5.14 基線調整：手動、自動
6. 血流M(MC)成像
6.1 聲功率：5級可調
6.2 可調增益：0 ~ 100%
6.3 壁濾波：6級可調
6.4 血流優先：9級可調
6.5 采樣包數：6檔可調
6.6 MC采樣線角度可調
6.7 MC采樣線長度可調
6.8 掃描速度：5級可調
6.9 圖像顯示方式：上/下、左/右
7. 能量多普勒成像（PDI）
7.1 聲功率：5級可調
7.2 可調增益：0 ~ 100%
7.3 可調ROI區域
7.4 能量和方向性能量顯示
7.5 發射頻率：2級可調
7.6 可調脈沖重復頻率PRF
7.7 壁濾波：6級可調
7.8 血流優先：9級可調
7.9 采樣包數：6級可調
7.10 軸向采樣（提高血流敏感度）：9級可調
7.11 空間平滑（降低血流噪聲）：4級可調
7.12 幀相關：7級可調
7.13 色譜：缺省5色可選
7.14 閃爍抑制（抑制組織運動偽像）：開/關
8. 方向性能量多普勒(DPDI)
8.1 聲功率：5級可調
8.2 可調增益：0 ~ 100%
8.3 可調ROI區域
8.4 能量和方向性能量顯示
8.5 發射頻率：2級可調
8.6 可調脈沖重復頻率PRF
8.7 壁濾波：6級可調
8.8 血流優先：9級可調
8.9 采樣包數：6級可調
8.10 軸向采樣（提高血流敏感度）：9級可調
8.11 空間平滑（降低血流噪聲）：4級可調
8.12 幀相關：7級可調
8.13 色譜：缺省5 色可選
8.14 閃爍抑制（抑制組織運動偽像）：開/關
9. 彈性成像
9.1 支持探頭：線陣、凸陣、腔內
9.2 B/E, E同屏雙幅實時顯示
9.3 聲功率：9級可調
9.4 發射頻率：4級可調
9.5 探頭位移曲線顯示：上/下
9.6 壓力指示條顯示
9.7 偽彩：缺省4色可選
9.8 E模式幀相關（降低閃爍偽像）：4級可調
9.9 E模式對比度（增強軟/硬對比）：14級可調
9.10 E模式斑點噪聲抑制：4級可調
10. 組織多普勒成像(TDI)
10.1 聲功率：5級可調
10.2 可調增益：0 ~ 100%
10.3 可調ROI區域
10.4 組織運動顯示：速度,方差
10.5 發射頻率：2級可調
10.6 可調脈沖重復頻率PRF
10.7 采樣包數：6級可調
10.8 軸向采樣（提高運動敏感度）：9級可調
10.9 空間平滑（降低運動噪聲）：4級可調
10.10 幀相關：7級可調
10.11 色譜：缺省8 色可選
10.12 閃爍抑制（抑制運動偽像）：開/關
10.13 B抑制（提高運動敏感度）：8級可調
10.14 幀速率：開/關并行接收，提高幀速率或提高運動敏感度
11. 應變率成像
11.1 聲功率：5級可調
11.2 可調增益：0 ~ 100%
11.3 發射頻率：2級可調
11.4 可調脈沖重復頻率PRF
11.5 采樣包數：6檔可調
11.6 軸向采樣（提高運動敏感度）：9級可調
11.7 空間平滑（降低運動噪聲）：4級可調
11.8 幀相關：7級可調
11.9 B抑制（提高運動敏感度）：8級可調
11.10 幀速率：開/關并行接收，提高幀速率或提高運動敏感度
12. 自由臂3D成像
12.1 顯示方式：單幅,雙幅,四幅
12.2 圖像旋轉：X、Y、Z軸
12.3 亮度可調（去除噪聲）
12.4 透明度可調(使表面連續)
12.5 平滑度可調（可使表面更光滑）
12.6 三維切割（可去除不需要部分）
13. 實時四維成像（4D）
13.1 支持探頭：容積探頭
13.2 顯示方式：單幅、雙幅、四幅
13.3 圖像旋轉：X、Y、Z 軸
13.4 亮度可調（去除噪聲）
13.5 透明度可調（使表面連續）
13.6 平滑度可調（可使表面更光滑）
13.7 三維切割（可去除不需要部分）
13.8 多切面可視
五．軟件
1、有升級能力的設計，能滿足擴展臨床應用的需求。
2、所配軟件為最新版本，并包含已發布的全部功能。
六、符合標準
GB10152-2009 B型超聲診斷設備
YY 0767-2009 超聲彩色血流成像系統
YY 0505-2012醫用電氣設備 第1-2部分：安全通用要求 并列標準 電磁兼容 要求和試驗
YY/T 1279-2015三維超聲成像性能試驗方法
GB9706.1-2007 醫用電氣設備 第1部分：安全通用要求
GB9706.9-2008 醫用電氣設備 第2-37部分：超聲診斷和監護設備安全專用要求
七、配置
基本配置
主機
凸陣腹部探頭
高頻線陣探頭
腔內探頭
電源線
耦合劑
保險管
可選配置
相控陣探頭
4D容積探頭及驅動軟件
自由臂3D模塊
打印機
探頭穿刺架
腳踏開關
工作站
